Ray Trượt Chịu Lực Là Gì? Phân Loại Và Ứng Dụng Trong Tủ Bếp Hiện Đại

Trong thiết kế và thi công nội thất bếp hiện đại, ray trượt chịu lực là một trong những phụ kiện quan trọng nhất giúp ngăn kéo hoạt động êm ái, chắc chắn và bền bỉ theo thời gian. Dù là tủ bếp gỗ công nghiệp hay gỗ tự nhiên, việc lựa chọn đúng loại ray trượt không chỉ ảnh hưởng đến tuổi thọ tủ mà còn quyết định trải nghiệm sử dụng của gia chủ.

Nhiều người thường chỉ quan tâm đến kiểu dáng tủ mà bỏ qua phần “bên trong” – chính là hệ thống ray trượt. Sau một thời gian ngắn, ngăn kéo có thể bị xệ, ray gãy hoặc kẹt cứng nếu chọn loại không phù hợp. Vậy ray trượt chịu lực là gì? Có những loại nào và nên chọn thương hiệu nào tốt nhất hiện nay? Hãy cùng imundexvn.com tìm hiểu chi tiết.

Ray trượt chịu lực là gì? Cấu tạo và nguyên lý hoạt động

Định nghĩa

Ray trượt chịu lực là loại ray được thiết kế đặc biệt để chịu được tải trọng lớn, thường từ 30kg đến hơn 100kg. Chúng thường được sử dụng trong các ngăn kéo tủ bếp, tủ kho, hoặc tủ chứa nồi chảo — những nơi cần chịu tải nặng và hoạt động thường xuyên.

Khác với ray trượt thông thường, ray chịu lực có cấu tạo chắc chắn hơn, sử dụng thép mạ kẽm, thép sơn tĩnh điện hoặc inox cao cấp để đảm bảo độ bền và chống rỉ sét.

Cấu tạo cơ bản

Một bộ ray trượt chịu lực thường gồm 2 hoặc 3 tầng ray lồng vào nhau, được kết nối bằng hệ thống bi thép cứng giúp ngăn kéo trượt êm ái, không ma sát, không rít.

Cấu trúc gồm 3 phần chính:

• Ray ngoài: Cố định vào thành tủ.
• Ray trong: Liên kết với ngăn kéo.
• Cụm bi trượt: Giúp ngăn kéo trượt ra vào nhẹ nhàng.

Ở các dòng cao cấp, ray còn có thêm piston dầu giảm chấn, giúp ngăn kéo tự đóng êm khi đẩy nhẹ vào.

Nguyên lý hoạt động

Khi kéo ngăn kéo ra, các viên bi trong rãnh ray sẽ lăn, giảm ma sát giữa các tầng ray và giúp ngăn kéo di chuyển mượt mà.

• Với ray 2 tầng, ngăn kéo mở được khoảng 3/4 chiều dài.
• Với ray 3 tầng, ngăn kéo có thể kéo ra toàn phần (full extension), giúp dễ dàng lấy đồ ở sâu bên trong.

Ray chịu lực âm (giấu dưới đáy tủ) còn hoạt động dựa trên cơ chế đồng bộ giữa 2 bên, giúp ngăn kéo luôn trượt thẳng, không nghiêng lệch.

Các loại ray trượt chịu lực phổ biến cho ngăn kéo tủ bếp

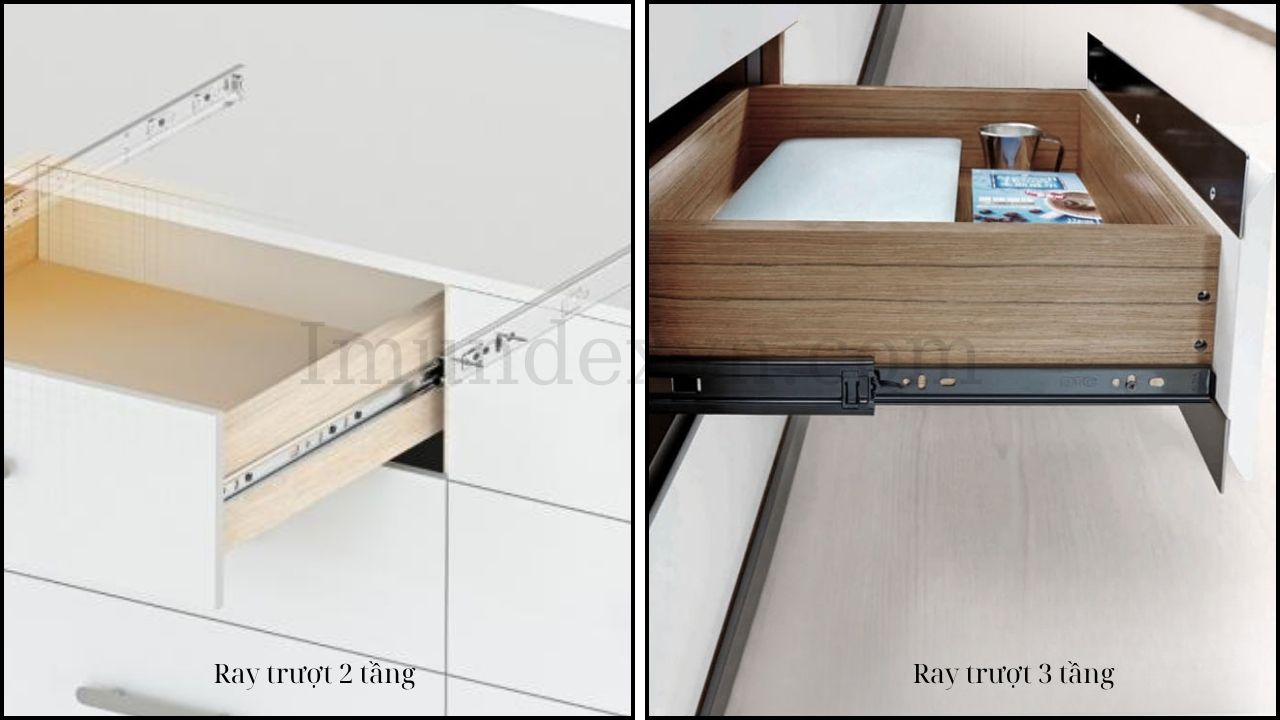

Ray trượt chịu lực 2 tầng và 3 tầng

Đây là nhóm sản phẩm được sử dụng phổ biến nhất.

• Ray chịu lực 2 tầng: Phù hợp cho ngăn kéo nhỏ hoặc trung bình, chiều sâu 30–45cm.
• Ray chịu lực 3 tầng: Dành cho ngăn kéo sâu, có thể kéo ra hoàn toàn.

>>> Tham khảo một số ray trượt bi 3 tầng Imundex chính hãng tại đây:

• Ray Bi Không Giảm Chấn Toàn Phần 400mm Imundex 1271840
• Ray Bi Không Giảm Chấn Toàn Phần L400mm Imundex 7271340
• Ray Bi Không Giảm Chấn Toàn Phần L400mm Imundex 7271840
• Ray Bi Giảm Chấn 20kg 400mm Imundex 1271940
• Ray Bi Giảm Chấn 400mm Imundex 7271440
• Ray Bi Giảm Chấn Mở Toàn Phần L400mm Imundex 7271940
• Ray Bi Nhấn Mở 20kg 400mm Imundex 1271240

So sánh:

Tiêu chí	Ray 2 tầng	Ray 3 tầng
Độ mở	75–80%	100% toàn phần
Tải trọng	30–45kg	45–60kg
Giá thành	Rẻ hơn	Cao hơn
Ứng dụng	Ngăn kéo thông thường	Ngăn kéo lớn, sâu

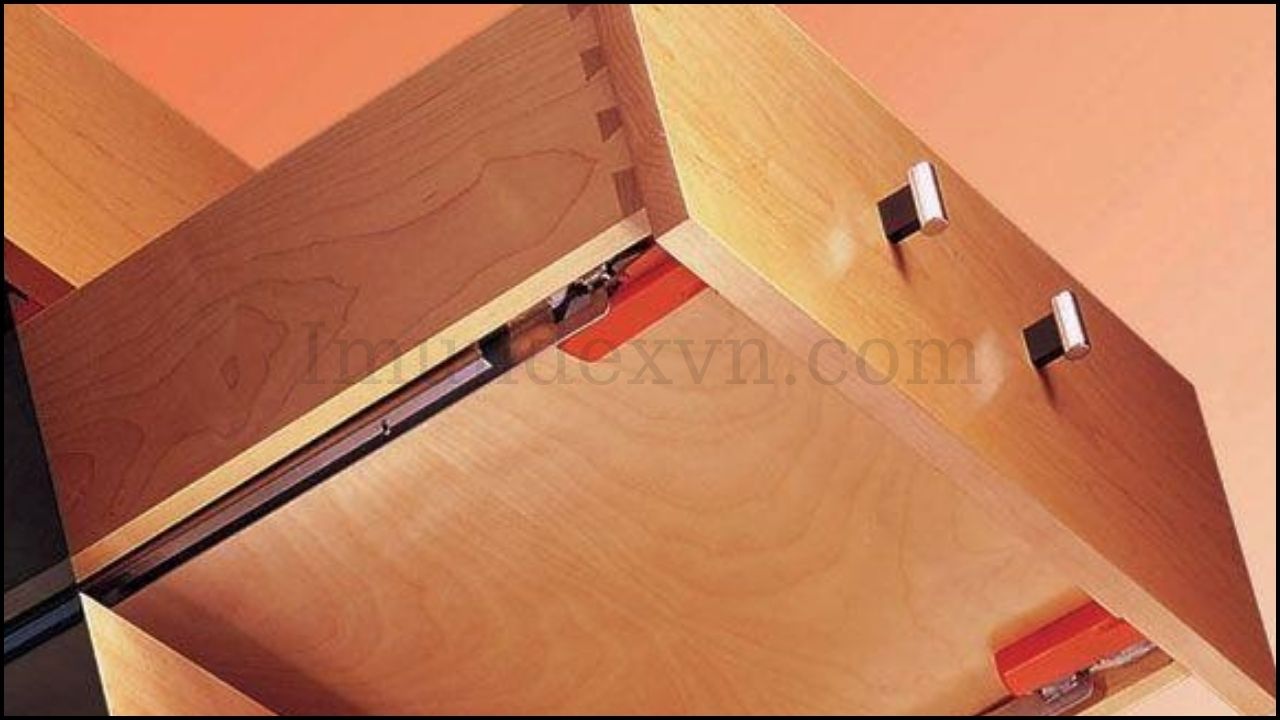

Ray trượt chịu lực âm (giấu kín)

Ray âm chịu lực được gắn hoàn toàn bên dưới ngăn kéo, giúp che toàn bộ phần cơ khí, mang lại thẩm mỹ cao và độ êm tuyệt đối khi đóng mở.

Ưu điểm nổi bật:

• Không lộ ray – thiết kế sang trọng.
• Vận hành đồng bộ, không nghiêng lệch.
• Có thể tích hợp cơ chế giảm chấn hoặc nhấn mở (push to open).
• Chịu tải từ 25–40kg.

Phù hợp cho tủ bếp cao cấp, tủ áo, tủ trang trí, hoặc tủ kho âm tường.

>>> Tham khảo một số ray trượt âm tủ Imundex chính hãng tại đây:

• Ray Âm Nhấn Mở 3/4 L400mm Imundex 7272240
• Ray Âm Giảm Chấn Toàn Phần L400mm Imundex 7272440
• Ray Âm Giảm Chấn Mở 3/4 L400 mm Imundex 7272140

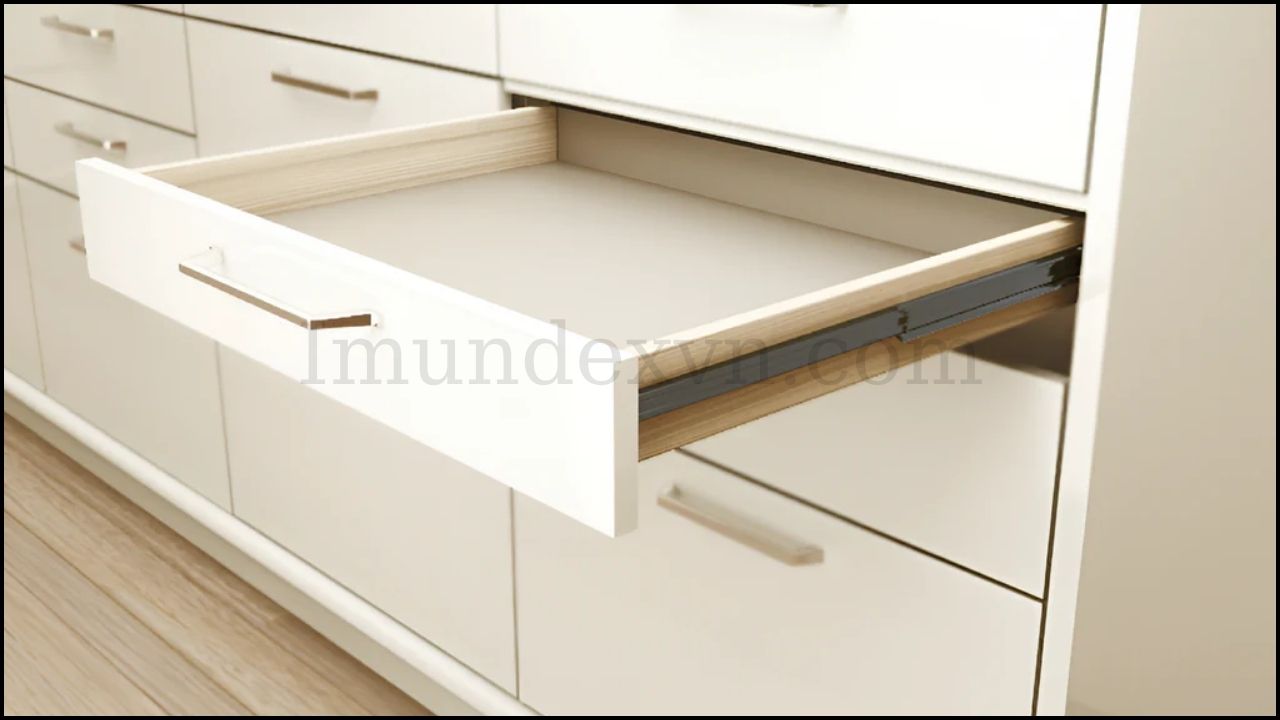

Ray trượt chịu lực có giảm chấn

Đây là dòng cao cấp nhất, tích hợp cơ chế piston dầu giảm chấn, giúp ngăn kéo tự động hãm lại khi đóng, tránh va đập mạnh.

Lợi ích:

• Giảm 90% tiếng ồn.
• Bảo vệ tủ và ngăn kéo khỏi va chạm.
• Tăng tuổi thọ lên gấp đôi so với ray thường.
• Tạo cảm giác đóng mở êm ái, nhẹ nhàng.

Các ngăn kéo thường xuyên sử dụng như ngăn dao kéo, gia vị, nồi chảo nên ưu tiên lắp loại này để đảm bảo độ bền lâu dài.

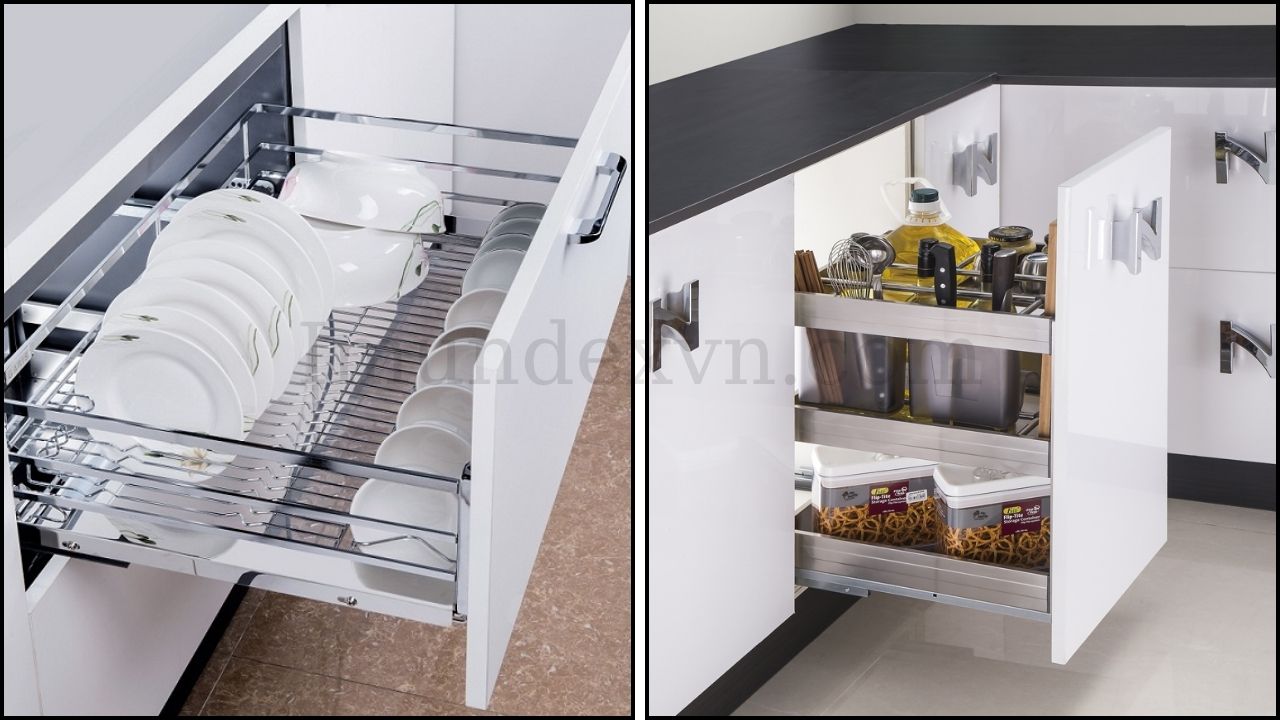

Ưu điểm của ray trượt chịu lực trong thiết kế tủ bếp

1. Chịu tải trọng lớn: Đáp ứng nhu cầu lưu trữ nặng, phù hợp tủ chứa nồi chảo, chén dĩa, thực phẩm khô.
2. Hoạt động mượt mà, bền bỉ: Hệ thống bi thép giúp ray hoạt động ổn định hàng chục nghìn lần kéo mở.
3. Tăng tính thẩm mỹ: Đặc biệt với dòng ray âm, giúp tủ bếp liền mạch, tinh tế.
4. Giảm tiếng ồn, an toàn: Nhờ công nghệ giảm chấn hiện đại.
5. Dễ bảo trì, dễ thay thế: Thiết kế tiêu chuẩn, lắp được cho hầu hết loại tủ gỗ hiện nay.

Ray trượt chịu lực loại nào tốt? Nên chọn thương hiệu nào?

Ray trượt Hafele

Hafele (Đức) là thương hiệu nổi tiếng với hơn 90 năm kinh nghiệm trong ngành phụ kiện nội thất.

Ưu điểm:

• Chất lượng châu Âu, bền bỉ, độ chính xác cao.
• Tải trọng đa dạng: 30–100kg.
• Cơ chế giảm chấn Soft-close hoạt động ổn định.
• Nhiều dòng ray: ray bi 3 tầng, ray âm giảm chấn, ray nhấn mở.

Ray Hafele phù hợp cho tủ bếp, tủ kho, tủ hồ sơ hoặc các ứng dụng công nghiệp cần độ tin cậy cao.

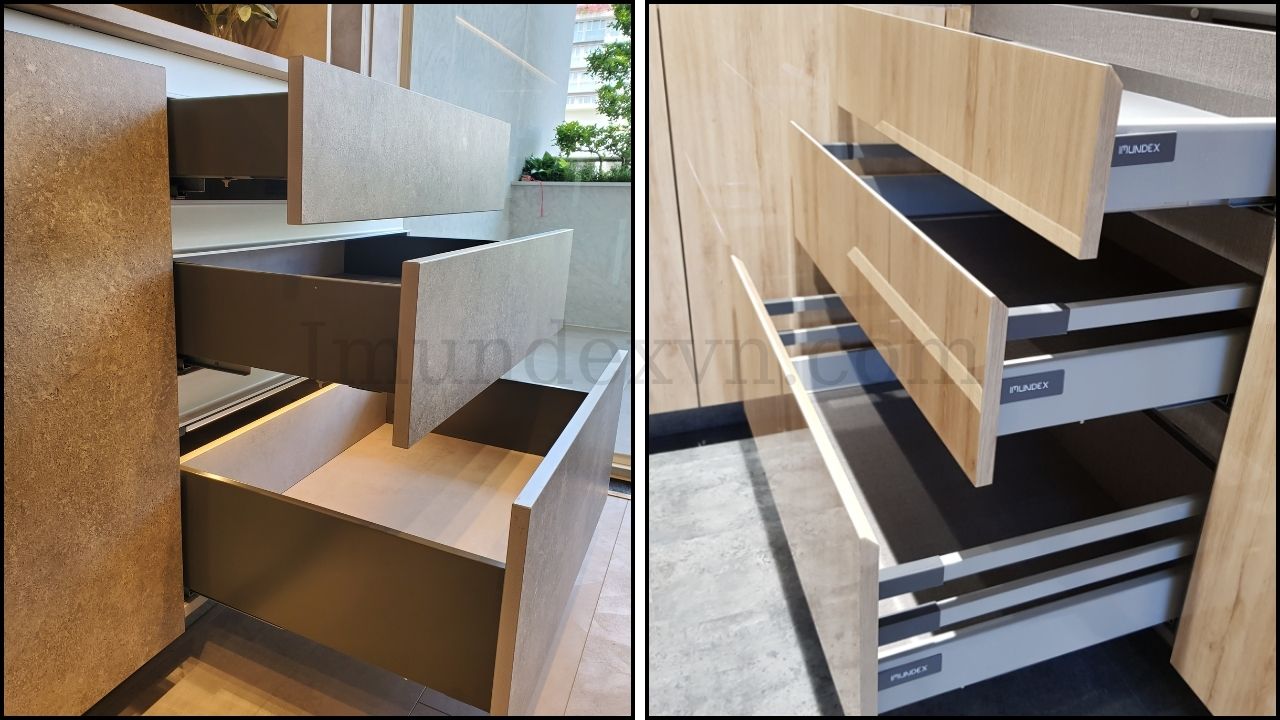

Ray trượt Imundex

Imundex là thương hiệu được ưa chuộng tại Việt Nam nhờ chất lượng tốt – giá hợp lý.

Các sản phẩm nổi bật gồm:

• Ray bi giảm chấn mở toàn phần Imundex – chịu tải đến 45kg, êm ái, bền bỉ.
• Ray âm nhấn mở 3/4 Imundex – thiết kế hiện đại, tiện dụng, không cần tay nắm.
• Ray bi không giảm chấn mở toàn phần Imundex – lựa chọn kinh tế, dễ lắp đặt.

Ưu điểm:

• Cấu trúc thép mạ kẽm dày, chống rỉ.
• Hoạt động ổn định, dễ lắp.
• Độ mở đa dạng từ 300–500mm.

Imundex là giải pháp tối ưu cho các đơn vị thi công nội thất, gia đình hoặc xưởng mộc cần phụ kiện bền đẹp với chi phí hợp lý.

Ray trượt Vickini

Vickini là thương hiệu Việt Nam uy tín trong lĩnh vực phụ kiện ngành gỗ và thiết bị nội thất.

Ray chịu lực Vickini được đánh giá cao bởi:

• Chất liệu thép không gỉ, sơn tĩnh điện chống trầy xước.
• Cơ chế trượt bi êm, không rít.
• Đa dạng chủng loại: ray 2 tầng, 3 tầng, ray giảm chấn.
• Giá thành cạnh tranh, dễ tìm mua.

Vickini là lựa chọn phù hợp cho nhà ở dân dụng, công trình nội thất phổ thông và các dự án yêu cầu sự ổn định, chi phí tối ưu.

✅ Tổng kết

Ray trượt chịu lực là trái tim của ngăn kéo tủ bếp – giúp hệ thống vận hành êm ái, bền bỉ và an toàn. Dù chọn Hafele, Imundex hay Vickini, bạn đều có thể yên tâm về chất lượng nếu chọn đúng loại phù hợp với tải trọng và nhu cầu sử dụng.

Nếu bạn cần báo giá sỉ, tư vấn chọn ray, hãy liên hệ ngay imundexvn.com – nhà phân phối phụ kiện tủ Imundex chính hãng, giá tốt tại TP.HCM.
